Кожухотрубные теплообменники

Кожухотрубные испарители

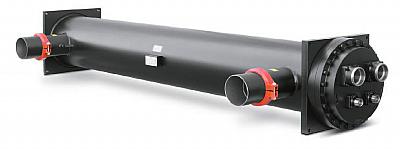

Кожухотрубные испарители серии Dryplus-3

Линия кожухотрубных испарителей Dryplus-3 (DX) представляет собой естественное технологическое развитие поколения теплообменников, лидирующего в областях применений, связанных с кондиционированием воздуха и процессами охлаждения. Модели этой линии обеспечивают при номинальных условиях мощности охлаждения до 1500 кВт, имеют от 1 до 4 независимых контура по хладагенту, 3 диафрагмы на различные расстояния, зависящие от рабочих условий воды, и 3 различных положения подключений воды.

В частности, испарители были оптимизированы для работы с хладагентом R407C. Применение специальных высокоэффективных труб позволяет увеличить эксплуатационные возможности для повышения мощностей охлаждения примерно на 10 %.

Такое расширение эксплуатационных возможностей может быть поступательно преобразовано в повышение температуры испарения, а затем и в оптимизацию себестоимости системы охлаждения не только в сочетании с R407C, но и с другими охлаждающими веществами. Особое внимание уделено такому аспекту, как циркуляция смазывающего масла. Конструкция кожухотрубных испарителей компании Альфа Лаваль базируется на результатах исследований, призванных обеспечить механическую прочность и сопротивление вибрации и коррозии. П-образная конструкция пучка труб обеспечивает тепловое расширение между трубами и кожухом, что предотвращает какие-либо напряжения. Благодаря этому решению, пучок труб можно извлекать из кожуха для осмотра и технического обслуживания (начиная с модели DX 56) и ориентировать таким образом, чтобы изменить положение штуцера для подключения воды.

Выбор материалов связан не только с задачами теплообмена, но и с конструкционными требованиями, обусловленными многолетней интенсивной эксплуатацией:

Крышка трубной решетки, трубная решетка, штуцеры для подключения воды выполнены из углеродистой стали;
высокоэффективный пучок труб с внутренним оребрением выполнен из меди;
диафрагмы изготовлены из меди или другого подходящего материала (углеродистой стали);
система болтов выполнена из стальных сплавов или нержавеющей стали в зависимости от условий работы и температур, а прокладки выполнены из безасбестового вещества.
Каталог кожухотрубные испарители Dryplus3.pdf

Кожухотрубные конденсаторы серии CDEW


Кожухотрубная продукция компании Альфа Лаваль включает широкий ассортимент конденсаторов и предконденсаторов с 9 различными сериями, обеспечивающими индивидуальные решения для каждого из применений в областях, связанных с кондиционированием воздуха, производством холода и охлаждением.

Стандартные модели имеют мощности конденсации в диапазоне от 3 до 900 кВт, и можно легко достичь 1680 кВт при дальнейшем развитии существующей линии CDEW. Различные серии конденсаторов были тщательно оптимизированы для работы с наиболее часто используемыми хладагентами HFC. Все модели конденсаторов обеспечивают доступ для проведения осмотров и технического обслуживания. Серия конденсаторов CDEW предназначена для работы с пресной водой. Это возможно благодаря подбору материалов и правильному определению размеров с целью предотвращения загрязнений и коррозии.

Все модели конденсаторов могут быть поставлены в версии охлаждающего устройства HR для подогрева воды в системе с частичной или полной регенерацией тепла. Благодаря конфигурации HRC, модели CDEW могут поставляться с двумя теплообменниками, собранными в одном кожухе. Эта конфигурация позволяет попеременно использовать функции конденсации и полной регенерации тепла.

Каталог кожухотрубные конденсаторы.pdf
